手动V型球阀

阀门型号：VQ47F/H
阀门规格：
阀体材质：
公称压力：
适用温度：
应用场景：
产品特点：启闭迅速、流体阻力小、密封性能好

产品介绍

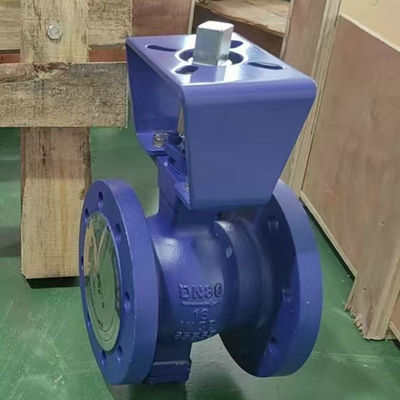

手动V型球阀

手动V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的控制特性结合成

一体,既可用作控制调节阀,又可作关断切断阀。它的工作原理是利用顶部的执行机构（手柄、涡轮、气动、电动）

执行器来驱动阀杆，带动球心以90°直角式的回转来进行球阀的开关或者开度调节。也就是说驱动上的选择，决定

了V型球阀的使用场合。

手动V型球阀特点:

1.阀体整体式结构:阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄。

2.上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,摩擦系数小,使阀门的扭矩减少。

3.阀座可根据介质和工况的需要,选择金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球表面镀

硬铬或做喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好

,耐腐蚀,适应范围广。

4.经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高。

5.介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以它

除适合液体介质外,更适合于带纤维及固体颗粒介质的系统控制。

6.V型调节球阀小流量控制:通过对小口径阀芯特殊V型开口的加工,可实现小CV值控制。

应用：适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒流体及浓浊状流体介质。

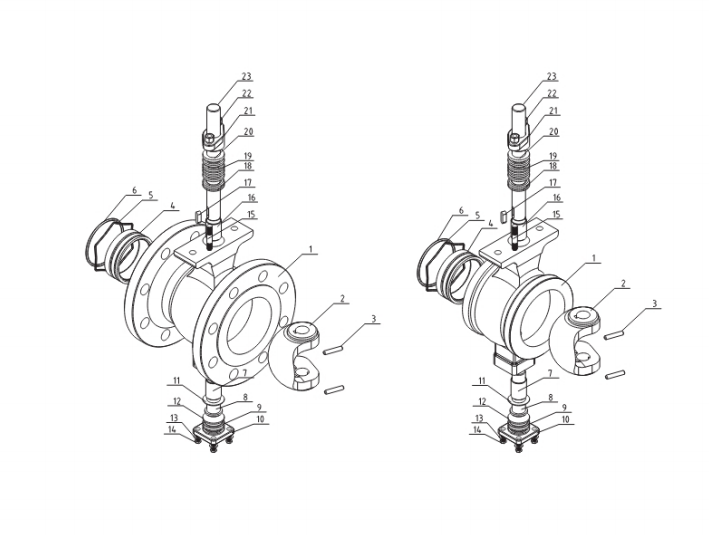

手动V型球阀

序号	名称	数量	材料
1	阀体	1	WCB	CF8	CF8M
2	阀芯	1	CF8表面镀硬铬	CF8表面镀硬铬	CF8M表面镀硬铬
3	圆柱销	2	304	304	316
4	阀座	1	304堆焊硬质合金	304堆焊硬质合金	316堆焊硬质合金
5	弹簧	1	17-7PH	17-7PH	316
6	O型圈	1	氟橡胶	氟橡胶	氟橡胶
7	自润滑轴承		304+PTFE	304+PTFE	316+PTFE
8	下阀杆	1	20Cr13	304	316
9	O型圈	1	氟橡胶	氟橡胶	氟橡胶
10	后压盖	1	WCB	CF8	CF8M
11	环垫	1	PTFE	PTFE	PTFE
12	调节垫片	1	PTFE	PTFE	PTFE
13	平垫片	4	Q235	304	304
14	螺栓	4	25	304	304
15	双头螺柱	2	25	304	304
16	自润滑轴承	1	304+PTFE	304+PTFE	316+PTFE
17	平键	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1组	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料压盖	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上阀杆	1	20Cr13	304	316

产品阀座最大允许泄漏量：

规格	硬密最大允许泄漏量	软密封阀座最大允许泄漏量
DN25(1”)	1.50ml/min	0.15ml/min
DN32(11/4")	1.80ml/min	0.18ml/min
DN40(11/2")	2.40ml/min	0.24ml/min
DN50(2”)	3.00ml/min	0.30ml/min
DN65(21/2")	3.90ml/min	0.39ml/min
DN80(3”)	4.80ml/min	0.48ml/min
DN100(4”)	6.00ml/min	0.60ml/min
DN125(5”)	7.50ml/min	0.75ml/min
DN150(6”)	9.00ml/min	0.90ml/min
DN200(8”)	12.00ml/min	1.20ml/min
DN250(10")	15.00ml/min	1.50ml/min
DN300(12")	18.00ml/min	1.80ml/min
DN350(14”)	21.00ml/min	2.10ml/min
DN400(16”)	24.00ml/min	2.40ml/min
DN450(18”)	26.00ml/min	2.60ml/min
DN500(20")	30.00ml/min	3.00ml/min

标准产品Cv值：

规格	密封阀座
DN25(1")	36
DN32(11/4")	56
DN40(11/2")	94
DN50(2”)	152
DN65(21/2")	262
DN80(3”)	358
DN100(4")	540
DN125(5")	906
DN150(6”)	1424
DN200(8")	2176
DN250(10")	3532
DN300(12")	5732
DN350(14”)	8245
DN400(16")	10651
DN450(18")	12878
DN500(20")	16343

手动对夹V型球阀尺寸：

DN	A	H	B	C	T	Y	L	L	cd	h	S	K	M	Z	扭矩
25	50	30	68	38	81	73	102	75	16	35	75	/	2-M10	5	32
32	60	35	76	45	86	G	100	75	16	35	75	/	2-M10	5	40
40	60	35	84	50	90	80	102	75	16	35	75	/	2-M10	5	76
50	75	43	100	62	93	90	104	75	16	35	75	/	2-M10	5	90
65	100	50	118	73	108	105	102	75	16	35	75	/	2-M10	5	100
80	100	57	132	90	123	118	110	75	20	35	90	28	4-M10	6	140
100	115	65	158	115	138	130	108	75	20	35	90	28	4-M10	6	150
125	129	78	184	134	148	145	110	80	25	40	90	28	4-M10	8	200
150	160	95	216	164	170	170	124	94	30	50	110	40	4-M12	8	300
200	200	120	268	206	200	201	124	94	30	50	110	40	4-M12	8	500
250	240	148	326	260	240	237	140	98	40	60	135	40	4-M16	12	800

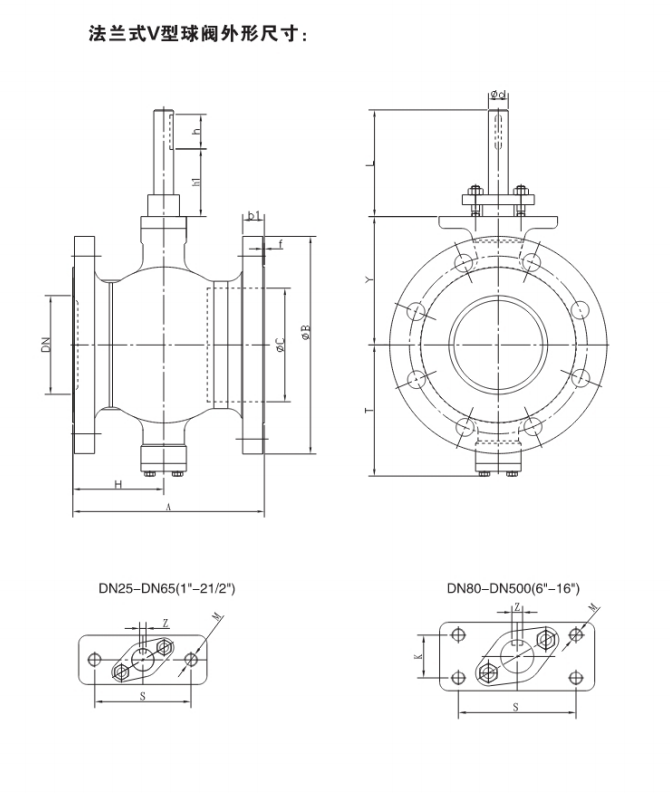

手动对夹V型球阀法兰尺寸：

1.6MPa
DN	A	H	B	C	T	Y	L	L	cd	h	S	K	M	Z	扭矩
25	50	30	68	38	81	73	102	75	16	35	75	/	2-M10	5	32
32	60	35	76	45	86	G	100	75	16	35	75	/	2-M10	5	40
40	60	35	84	50	90	80	102	75	16	35	75	/	2-M10	5	76
50	75	43	100	62	93	90	104	75	16	35	75	/	2-M10	5	90
65	100	50	118	73	108	105	102	75	16	35	75	/	2-M10	5	100
80	100	57	132	90	123	118	110	75	20	35	90	28	4-M10	6	140
100	115	65	158	115	138	130	108	75	20	35	90	28	4-M10	6	150
125	129	78	184	134	148	145	110	80	25	40	90	28	4-M10	8	200
150	160	95	216	164	170	170	124	94	30	50	110	40	4-M12	8	300
200	200	120	268	206	200	201	124	94	30	50	110	40	4-M12	8	500
250	240	148	326	260	240	237	140	98	40	60	135	40	4-M16	12	800
150LB
DN	A	H	B	C	T	Y	L	L	cd	h	S	K	M	Z	扭矩
25	50	30	68	38	81	73	102	75	16	35	75	□	2-M10	5	32
32	60	35	76	45	86	G	100	75	16	35	75	□	2-M10	5	40
40	60	35	84	50	90	80	102	75	16	35	75	□	2-M10	5	76
50	75	43	100	62	93	90	104	75	16	35	75	□	2-M10	5	90
65	100	50	118	73	108	105	102	75	16	35	75		2-M10	5	100
80	100	57	132	90	123	118	110	75	20	35	90	28	4-M10	6	140
100	115	65	158	115	138	130	108	75	20	35	90	28	4-M10	6	150
125	129	78	184	134	148	145	110	80	25	40	90	28	4-M10	8	200
150	160	95	216	164	170	170	124	94	30	50	110	40	4-M12	8	300
200	200	120	268	206	200	201	124	94	30	50	110	40	4-M12	8	500
250	240	148	326	260	240	237	140	98	40	60	135	40	4-M16	12	800

手动V型球阀运输、接收和存储：

1.产品包装：本产品是在出厂前将阀体及执行器和附件组装在一起，并对产品性能进行严格测试后整体包装

的，正常情况下国内是用木箱包装的，产品整体用木条及金属螺栓等固定在箱体内，整个产品全部用防潮

袋进行保护，以确保产品在运输过程中不会因晃动及水汽而对产品使用造成影响。出口产品是用附合出口标

准的木箱加防潮保护等方法包装的。

2.产品运输：产品运输是委托专业的运输公司进行运输的。

3.产品接收：当您接到产品后，第一时间打开包装箱对产品及附件进行检查，检查分为以下内容：

①根据装箱内单的内容对产品及附件的数量及品牌进行检查，看看是否附和合同要求。②对产品及附件的完

整性进行检查，看看是否存在运输过程的损③对随产品协带的技术文件是否齐全进行检查。④对产品性能进

行检查，如果有条件，可以对产品性能进行测试，以便确认所接收的产品附和您的订货要求。以上检查内容

如有与您所要求的不符，请及时与货运公司及我公司进行联系，以便尽快为您解决问题。

4.当开箱验收完成，确认所供货产品与合同相符时，您需要及时对产品进行妥善保管，以确保产品在使用前

不被损坏，技术文件不会丢失。对于作备件而长期不使用的产品，应进行适当的防护，以免产品生锈。对于

长期存储的产品，有使用前要进行重新检测，合格后才能投入使用。

产品安装、调试：

1.产品在安装前需要作如下工作：

①检查产品：检查所要安装的产品是否适合使用工况；检查所安装的产品是否完好无损；检查所要安装的产

品附件是否齐全；长期存放的产品性能是否合格。有条件时对所有将要安装的产品进行性能测试，合格后再

进行安装施工。

②检查管道：对于新施工的管道，在安装产品前需要及时清理管道中的杂质，以免产品在初开机时被损坏。

2.产品吊装：要用正确的工具和方法对产品进行吊装，以免产品的安装过程中被损坏。

3.产品安装：请在焊接管道上设计牢固的支撑，严禁管道重量由阀体来承担，这样会对产品使用性能造

成一定的影响。对于大口径的阀门(DN350 以上)要对阀体两端的管道进行支撑。

4.调试：本公司的产品在出厂前都进行过严格的测试，如有附件组装产品组装后都进行了初步调试，为了您

的系统能精确运行，在产品安装完成后，产品要进行精调以便系统正常运行产品调试由专业的调试人员进行。

5.系统试运行：在安装完成后，系统要进行一次试运行，以确保产品完全适应控制系统。

四、维修：产品在使用过程中可能会出现问题，针对不同的问题，采取不同的解决方法。常见问题如下：

1.填料处泄漏，产生原因：

①可能是因填料螺栓未压紧；

②长期运行，填料磨损。

解决方法：

①用专用扳手拧紧填料压盖螺母；

②拆下填料压盖，更换填料。一般情况下拧紧填料压盖螺母就可以解决问题。

2.后压盖处泄漏产生原因：O型圈损坏。解决方法：更换O型圈。

3.法兰连接处泄漏产生原因：

①法兰垫片失去弹性；解决方法：更换法兰垫片。

②法兰垫片错位；解决办法，重新把垫片安放在法兰密封面位置上。

4.密封座外测泄漏产生原因：O型圈或石墨环损坏；解决方法：更换O 型圈或石墨环。

5.密封座与阀芯之间泄漏产生原因：

①关闭时执行器未达到90度；解决方法：调整执行器行程，使其可以完全处于全关状态。

②密封面磨损；解决方法：取下密封座，拆下球，对密封座和阀芯进行研磨修复。如果密封座损坏严重，

可重新更换密封座。

6.执行器漏气产生原因： O 型圈损坏严重；解决方法：更换新的O型圈。

7.阀芯卡阻产生原因：

①阀芯和阀座之间有杂质卡住；解决方法：让执行器反向动作，清理掉杂质后再检查阀座是否损坏，如

果未损坏，继续使用，如果阀座损坏，更换阀座后再重新使用。②介质产生结晶，阀座后腔弹簧室充满了

介质，阀座无法浮动；解决方法，更改阀座结构，使介质不易进行弹簧室。③阀座因热澎涨而卡死，主要

原因是产品结构不适合工况要求，解决方法：更换产品结构，使用适合该工况的产品。④执行器配置过小；

解决方法：加大执行器扭矩。

免责声明：

以上产品描述中所有文字、数据、图片仅供参考具体以实物为准；实际型号由使用环境及使用工况决定！如果需要更详细了解产品的相关信息或索取相关资料请联系我们！
